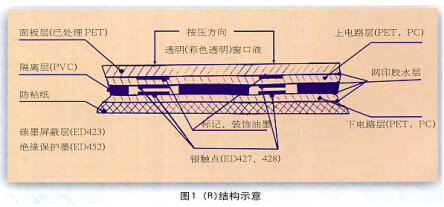

薄膜開關兼有面板和開關的雙重作用 且開關動作行程短 大概為 0.25 ~0.5 mm薄膜開關按壓力為 0.5 ~ 1 N 用手輕觸就能完成開關作用 同時具有密封性 防塵性好 所以廣泛應用在洗衣機的控制面板 微波爐的操作面板以及電子產品中 根據這些產品結構需要 薄膜開關的結構有多種形式 但目前較普通的是( R ) 結構( 如圖1).
(R) 結構薄膜開關是由面板層 隔離層 電路層組成 它們選用了PET,PC,PVC等各種不同性質的軟性薄膜 就是在這些片材上通過網版印刷在面板上印刷彩色指示性油墨 在電路層上印刷導電線路和絕緣油墨等 再進行組合就成了薄膜開關.
